JSZV-10R系列电压互感器

一、概述

本系列电压互感器为环氧树脂浇注绝缘全封闭结构，适用于额定频率50Hz或60Hz,额定电压10kV以下的电力系统中，作电能计量、电压测量和继电保护用。本产品符合IEC60044-2及GB1207《电压互感器》标准。



本系列电压互感器是一次绕组带有熔断器保护V型接线的电压互感器，采用环氧树脂浇注绝缘全封闭结构，其熔断器装在一次出线端子内部，更换方便，熔断电流与互感器短路承受能力相匹配，缩小了空间，此种互感器除二次输出100V电压供测量使用外，还带有110V、220V输出电压端子供给操动机构作电源。

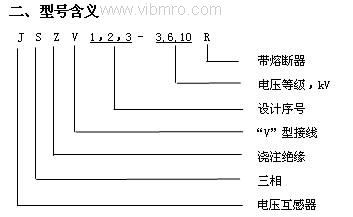

1、技术参数见表



















表2供断路器操作电源使用的电压互感器技术参数



















注：供断路器操作电源使用时阻抗压降不超过15%。

2、配用熔断器为XRNP□-12型，0.2A，50kA。

3、局部放电水平符合GB1207《电压互感器》标准。

五、外形及安装尺寸

注意事项：

 使用时二次绕组不许短路及超负荷运行。

六、接线图
